电线功率表,电线电流计算公式

电线的电流载流量可以通过查表获得，也可以通过计算得到。

电线电流计算公式

导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

1、电线的载流量可以通过查表方法得到，这种方法方便、直观。每个工厂所生产的电线和电缆都有产品说明书，在这说明书里就能了解了各种电线电缆各规格型号的载流量。

bv电线载流量

2、通过计算方法得到

已知纯铜电线的横截面积为S(mm²)，一般电流密度取6A/mm²，电线的载流量I(A)=S(mm²)X6A/mm²。

例如：2.5平方电线，它的最大载流量为I=2.5x6=15(A)。再根据载流量就能得出功率是多少，如果是220V电压，最大承载功率为P=220x15=3300(w)

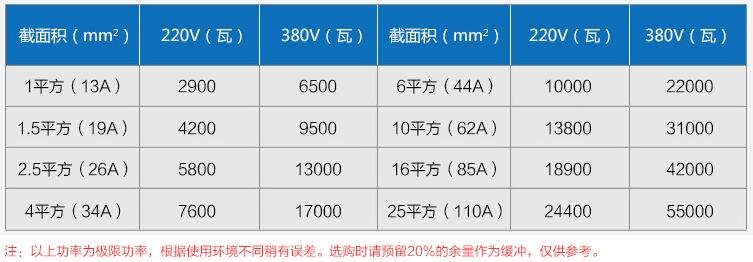

电线功率表

单相220V交流电压情况下，多少功率用多少截面积的电线数据如下：

4KW→1.5mm²、5.5KW→2.5mm²、7.3KW→4mm²、10KW→6mm²、13KW→10mm²、18KW→16mm²、24KW→25mm²、30KW→35mm²、38KW→50mm²。

三相380V交流电压情况下，多少功率用多少截面积的电线数据如下：

12KW→1.5mm²、16KW→2.5mm²、22KW→4mm²、29KW→6mm²、39KW→10mm²、54KW→16mm²、72KW→25mm²、88KW→35mm²、112KW→50mm²。

注：上述参数为电加热负载时的功率参考值。

家用电线实际应用建议

进户线6—10mm2，照明2.5mm2，插座4mm2，空调6mm2专线。

电线火线为红色，零线可选颜色有：红、黄、蓝、绿、棕、白、黑、双色几种。

单芯电线1.5平方电线，用于灯具照明，

单芯电线2.5平方电线，用于插座。

单芯电线4平方电线用于3匹空调以上，

单芯电线6平方电线用于总进线，双色线用于接地线。

二芯、三芯护套电线是做明线使用，多用于工地上施工用，家装不太用到。

三芯护套电线2.5平方可用于柜式空调上。
