10kv交联电缆载流量表是多少？10kv电力电缆载流量表

交联电缆是交联聚乙烯绝缘电缆的简称。交联电缆适用于工频交流电压500KV及以下的输配电线路中。

交联电缆常用额定电压有3.6/6KV、6/6KV、6/10KV、8.7/10KV、8.7/15KV、26/35KV。交联电缆多数都是用YJV、YJLV、YJV22电缆型号。下面就介绍下，10kv交联电缆载流量表。

6-10KV交联电缆安全载流量表

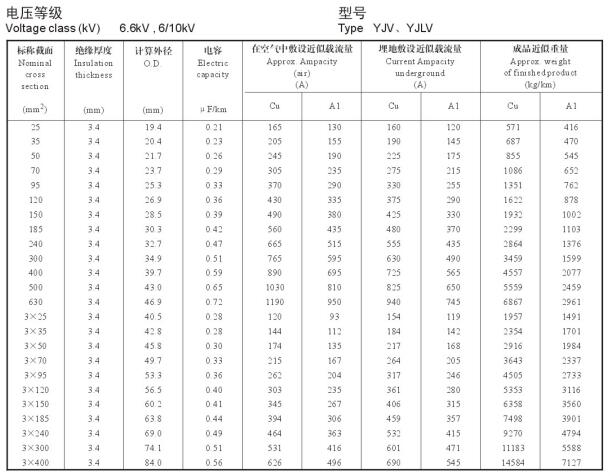

YJV、YJLV 6-10KV交联电缆安全载流量表

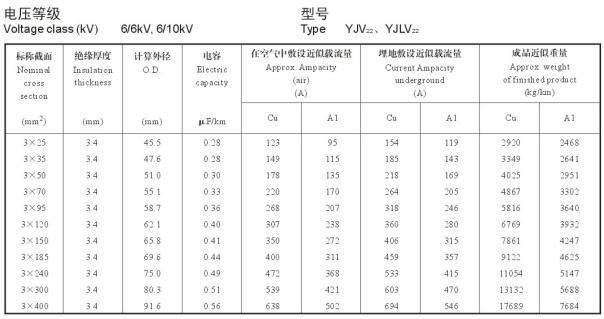

YJV22、YJLV22 6-10KV交联电缆安全载流量表

8.7-10KV交联电缆安全载流量表

YJV、YJLV 8.7-10KV交联电缆安全载流量表

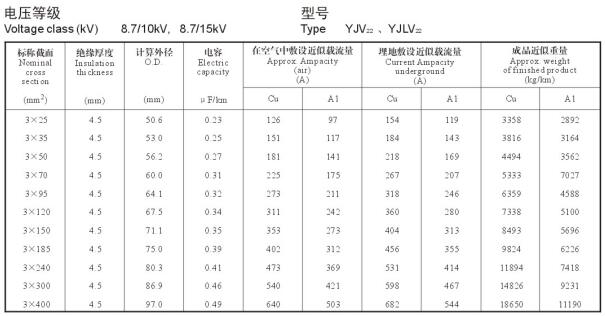

YJV22、YJLV22 8.7-10KV交联电缆安全载流量表

高压电缆载流量计算公式：

最大载流量=电缆断面积(mm²)×这种电缆材质的允许最大电流密度(A/mm²)

导线截面积与载流量的计算：

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的;一般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。

如：2.5mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A4mm² BVV铜导线安全载流量的推荐值4×8A/mm²=32A

计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm²，计算出所选取铜导线截面积S的上下范围：S=<I/(5~8)>=0.125I~0.2I(mm²)S-----铜导线截面积(mm²)I-----负载电流(A)

功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。
