海底电力电缆线路三维设计

海底电力电缆线路三维设计详解

一、概述

海底电力电缆线路三维设计是一项高度复杂且关键的任务，它涵盖了从勘测、设计到施工和运维等多个环节。通过三维设计，可以精确地模拟海底电缆的铺设环境，优化设计方案，并确保施工的安全性和高效性。

二、主要步骤和技术

1.数据准备与导入

勘测数据收集与处理

首先，需要进行详细的勘测，获取海底地形、水深、地质情况等数据。这一步骤通常使用单波束和多波束测深仪来完成，生成高精度的水下三维地形图。在浅水区，可以补充使用侧扫声呐技术来获取海底地貌数据。这些数据可以作为后续物理探测工作的基础。

导入测量数据生成三维模型

接下来，将勘测数据导入三维设计平台，生成初始的三维模型。例如，可以导入测绘图表来创建三维管线和地面模型。这一过程通常使用专门的测量数据和CAD绘图接口来完成。

2.电缆路径规划与优化

电缆路径规划

在三维环境中，设计人员可以根据勘测数据进行电缆路径的规划和选择。这一步骤涉及到电缆通道的选择、交跨碰撞检验、以及电缆转弯半径的校验。系统支持多种敷设方式，设计人员可以在可视化环境中调整工井位置和敷设段，灵活配置电缆接头和转弯方案。

异形井设计

电缆井建模是另一个关键步骤，系统支持参数化建模，可以快速创建各种形状的电缆井。设计人员还可以根据需要进行异型井设计，并从系统提供的大型场景模型库中选择合适的模型进行配置。

3.电缆敷设与校验

电缆敷设

在三维环境中，设计人员可以选择多回路、任意电压等级和多种敷设方式来进行电缆敷设。系统提供了强大的电缆库、设备库和地物库，支持电缆蛇形敷设下的热伸缩量和轴向力的计算。此外，还可以进行立柱支架受力情况的计算，确保电缆敷设过程中的力学特性满足设计要求。

碰撞检测与校验

电缆敷设过程中，需要进行严格的碰撞检测和校验。系统支持全自动管线交跨软硬碰撞检测、电缆三维空间转弯半径检测等功能，确保电缆敷设路径没有潜在的碰撞风险。

4.三维场景构建

构建地上场景

除了地下电缆敷设，还需要构建地上场景。这包括添加终端场站、卫星影像、倾斜测量数据、激光点云数据等。这些数据可以帮助设计人员更好地理解整个电缆线路的地上环境，从而进行更全面的设计和优化。

土建设计

土建设计是另一个重要环节，通过调用土建设计程序，可以进行电缆井或敷设段的配筋计算。结合电气计算程序，可以进一步进行载流量和感应电压的计算，确保电缆的电气性能达标。

5.材料统计与图纸输出

材料统计

完成三维设计后，系统会自动进行全线路材料统计，输出各类统计报表和纵断面图。这些数据对于后续的施工和运维至关重要，可以显著提高设计的准确性和效率。

图纸输出

最终，系统会输出标准的GIM模型、施工图纸和计算书。这些成果包括电缆井施工图、敷设段施工图、路径纵断图、路径平面图、电气计算书和土建计算书等，满足施工图级别的三维设计要求。

三、案例与研究成果

案例：电缆三维设计系统

电缆三维设计系统是一个典型的案例，展示了如何基于国产BIM+GIS技术平台进行电缆三维设计。系统支持多种数据格式的导入和输出，具备强大的可视化和计算能力。通过精准的三维空间计算及匹配GIM标准的数字化成果移交，提升了设计效率和质量。

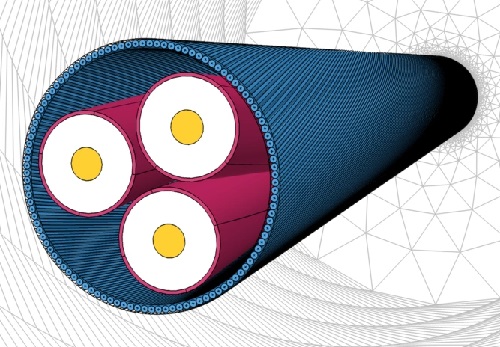

研究成果：电缆张力数值模拟

一项关于海底电缆张力的研究，通过数值模拟探讨了埋设深度对电缆应力的影响。研究表明，峰值张力随埋设深度增加呈线性增长关系。此外，系统还提出了基于遗传编程的预测模型，用于估算不同埋设深度下的峰值张力，为进一步优化设计提供了理论依据。

多元数据融合与三维可视化

另一项研究关注海底电缆工程多源数据的管理和三维可视化。通过融合单波束、多波束、侧扫声呐等多种数据，构建了三维海底场景，并进行了有效的数据管理和展示。这种技术大大提高了海底电缆运维管理的效率，使管理人员能够更加直观地理解和掌握海底电缆的环境和风险点。

四、总结

海底电力电缆线路三维设计依赖于先进的技术和工具，通过详细的勘测、精细的建模和严谨的验证，可以显著提高设计的准确性，减少施工和运维的风险。未来，随着更多先进技术的应用，如人工智能和大数据分析，三维设计将会变得更加智能和高效，为全球海底电缆工程提供坚实的技术保障。
