高压电力电缆型号各符号意义

高压电力电缆型号各符号的意义

一、电缆型号的基本结构

高压电力电缆的型号通常由一系列字母和数字组成，这些字符分别代表了电缆的核心组成部分及其特性。

例如，一个典型的电缆型号可能是：YJLV22-8.7/15kV-3×300mm²。这个型号中的各个部分都有其特定的含义：

YJ：表示交联聚乙烯（Cross-LinkedPolyethylene,XLPE）绝缘。

L：表示铝（Aluminum）。如果是铜（Copper），这个字母可以省略。

V：表示聚氯乙烯（PolyvinylChloride,PVC）内衬层。

22：表示双钢带铠装（DoubleSteelTapeArmor）。

8.7/15kV：表示额定电压，8.7kV是相电压（Line-to-EarthVoltage），15kV是线电压（Line-to-LineVoltage）。

3×300mm²：表示电缆包含3根横截面积为300平方毫米的线芯。

二、电缆型号的详细解析

为了更好地理解上述基本结构，我们将详细介绍每个部分的具体含义，并解释为什么这些参数对于选择合适的电缆至关重要。

1.绝缘类型

YJ：交联聚乙烯（XLPE）绝缘具有优良的电气性能和高温耐受能力，使其成为高压电缆的理想选择。XLPE绝缘的温度范围一般为-40°C至90°C，短期应急情况下可承受高达130°C的高温。

V：聚氯乙烯（PVC）内衬层提供了额外的物理和化学防护，特别是在潮湿和腐蚀环境中表现出良好的耐用性。

2.导体类型

L：铝导体比铜导体便宜且重量轻，但在导电性和机械强度方面稍逊色。因此，在不需要高强度和大电流承载的情况下可以选择铝导体以降低成本6。

3.铠装类型

22：双钢带铠装增加了电缆的机械强度，适用于直埋地下或其他可能受到外部机械损伤的环境。这种铠装有助于防止电缆弯曲和扭曲，同时提供一定的鼠咬和岩石摩擦防护。

4.额定电压

8.7/15kV：这意味着电缆设计用于最大工作电压为8.7kV（相电压）和15kV（线电压）的应用场景。这一参数决定了电缆在系统中的适用性，确保它能够在不发生击穿或过度损耗的情况下安全运行。

5.线芯数量和截面积

3×300mm²：表示电缆由3根300平方毫米的线芯组成。较大的截面积意味着更高的载流量和更低的电阻，但同时也增加了电缆的成本和重量。选择适当的截面积需要平衡预期的电流负载和安装环境的要求。

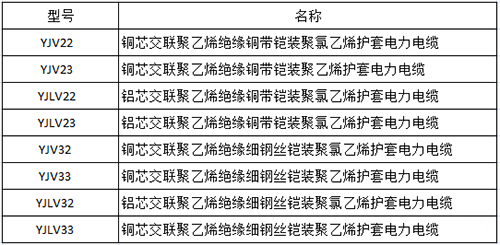

三、常见电缆型号及用途举例

了解了电缆型号的基本结构和各部分的含义后，我们可以进一步探讨一些常见的电缆型号及其具体应用场景。

四、总结

通过以上详细的解析，可以看出高压电力电缆的型号编码包含了丰富的信息，涵盖了电缆的主要材质、构造特点和适用场景。这使得工程师和技术人员能够快速识别和选择适合特定需求的电缆，从而保证电力系统的安全和可靠运行。
