海底电缆有哪些型号 ？

一、常见的海底电缆型号

海底电缆常见型号有多种，以下是一些较为常见的：

JHS型海底橡套电缆：这一型号可用于交流电压500V或以下的潜水电机传输电能。它具有良好的电气绝缘性能，弯曲性能佳，能够承受经常的移动作业。其截面有4、6、10、16、25、35、50、70、95（mm²）等多种规格，芯数可为1、3、4，执行标准为TL/Q13-91，主要用于连接交流电压300/500V及以下潜水电机，需要注意的是其长期允许工作温度不超过65℃。

JHSB型海底橡套电缆：是潜水电机用扁型海底橡套电缆，截面为16、25、35、50（mm²），芯数为3，执行标准为TL/J13-91，适用于排水前水电泵输送电力，长期允许工作温度不超过85℃。

浸渍纸包电缆：适用于不大于45kV交流电及不大于400kV直流电的线路，目前只限于水深500m以内的水域进行正常作业。

自容式充油电缆：适用于高达750kV的直流电或交流电线路，由于电缆为充油式，可以毫无困难地敷设于水深达500m的海域。

挤压式绝缘（交联聚乙烯绝缘、乙丙橡胶绝缘）电缆：可以适用于高达200kV交流电压，其中乙丙橡胶较聚乙烯更能防止树枝现象及局部泄电，使海底电缆更有效地发挥功能。

油压管电缆：只适用于数公里长的电缆系统，因为要把极长的电缆拉进管道内，受到很大的机械性限制。

充气式（压力辅助）电缆：使用浸渍纸包的充气式电缆比充油式电缆更加适合在比较长的海底电缆网进行作业，但由于须在深水下使用高气压操作，增加了设计电缆及其配件的困难，一般限于水深为300m以内。

二、海底电缆的主要型号分类

（一）按结构分类

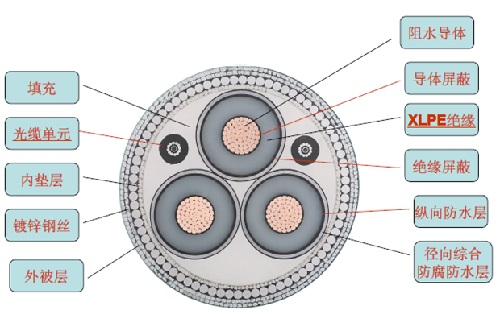

三芯海缆和单芯海缆：在中低压线路使用三芯海缆居多，高压线路则使用单芯海缆居多。三芯海缆在结构上是将三根芯线包裹在同一电缆内，这种结构在中低压传输场景下具有较好的平衡性和稳定性；而单芯海缆则是单独一根芯线，更适合高压线路的传输要求，在高压长距离输电时，单芯海缆能减少电磁干扰等问题。

（二）按功能分类

单纯电能传输海缆和多功能海缆：半个世纪前，海缆大多只有单纯的电能传输功能，随着技术发展，现在的海缆集成了电能传输和信号传输两种功能，能够有效地实现电能和信号在同一根缆线上传送。例如在一些海上风电项目中，既需要将电能传输到陆地，同时也需要传输控制信号来监控风机的运行状态等，多功能海缆就可以满足这种需求。

（三）按绝缘组成分类

充油绝缘海缆和挤出塑料绝缘海缆：充油绝缘海缆内部充满油液，这种绝缘方式使得电缆在较高电压下仍能保持良好的绝缘性能，适用于一些高电压等级的输电线路，如自容式充油电缆可适用于高达750kV的直流电或交流电线路；挤出塑料绝缘海缆则是采用挤出工艺将塑料（如交联聚乙烯、乙丙橡胶等）包裹在芯线周围形成绝缘层，像挤压式绝缘（交联聚乙烯绝缘、乙丙橡胶绝缘）电缆可适用于高达200kV交流电压，其制造相对简单，成本也相对较低，在一些中低电压等级的海底电缆中应用广泛。

（四）按负荷类型分类

直流海缆和交流海缆：直流海缆的特点是损耗小，易于实现长距离输电，但直流海缆的应用经验并不丰富，直流换流站等配套建设费用高昂；交流海缆损耗大，但运维技术成熟，配套建设费用小。在实际的海缆线路设计时，设计者们通常要进行技术和经济上的权衡，以实现效益最大化。例如在一些长距离、大容量的海底输电项目中，如果对损耗要求较高，且经济条件允许，可能会考虑采用直流海缆；而在一些距离较短、容量较小或者对成本较为敏感的项目中，交流海缆可能是更合适的选择。

三、不同用途的海底电缆型号

（一）海底通信电缆

海底通信电缆是用于海底通信网络建设的电缆，主要承担全球互联网的数据传输任务。它通常采用光纤传输技术，具有高带宽、低延迟的特点，能够满足海底通信的高速传输需求。在选择海底通信电缆时，需要考虑海底环境的复杂性和电缆的可靠性，以确保数据传输的稳定性和安全性。由于其主要用于长距离通讯网，如远距离岛屿之间、跨海军事设施等较重要的场合，所以对电缆的抗干扰能力、传输速度和稳定性等方面要求较高。

（二）海底电力输送电缆

海底电力输送电缆主要应用于海上风电场、海底油气平台等场景，将电能从陆地输送到海洋中或者在海洋中的设施之间进行电能传输。这种电缆通常采用高压直流传输技术，能够有效降低输电损耗，并且具备较高的电气绝缘性能和耐压能力。在选择海底电力输送电缆时，需要考虑电缆的导电性能、耐压能力以及环境适应性等因素，以确保电能的高效传输和安全可靠。例如在海上风电场项目中，需要将风机产生的电能通过海底电力输送电缆传输到陆地电网，由于传输距离较长且在海洋环境下，对电缆的耐压、防潮、耐腐蚀等性能都有严格要求。

（三）海洋科学研究电缆

海洋科学研究电缆主要用于海洋科学观测、海洋环境监测等领域。这种电缆通常需要具备多种传感器接口，能够实时采集海洋环境数据，如温度、盐度、压力等，并将这些数据传输到陆地上的科研中心进行分析和研究。在选择海洋科学研究电缆时，需要考虑电缆的多功能性、数据传输的稳定性以及对海洋生态的影响等，以满足科学研究的需求。例如在海洋生态系统的长期监测项目中，需要通过海洋科学研究电缆连接各种传感器，将海洋环境数据准确无误地传输到岸上的研究机构，这就要求电缆具备良好的信号传输性能和长期稳定性，同时还要尽量减少对海洋生物的干扰。

四、国内外海底电缆型号对比

（一）早期国内海底电缆对国外的依赖

国内海底电缆起步较晚，早期较大规模的海底电缆主要使用国外的充油海底电缆。例如2009年投运的海南联网Ⅰ工程采用的是500kV交流充油海底电缆，长度为31km，输送容量为600MW；2011年厦门春围Ⅱ采用的是220kV交流充油海底电缆，长度为3.75km，输送容量为600MW。由于国内油纸绝缘电缆市场逐渐萎缩，上述工程是近十年以来国内仅有的绕包绝缘海底电缆工程，且电缆均为国外供应商提供。

（二）国内XLPE海底电缆的发展及赶超

国内电缆制造商主要以XLPE海底电缆为主，近十年来取得了跨越式发展，逐渐赶超世界水平。2011年投运的舟山本岛-秀山-岱山联网工程采用的是交流220kV的XLPE海底电缆；2013年南澳三端柔直投运，工程采用的是XLPE直流海底电缆，电压等级为±160kV；2014年舟山五端柔直投运，工程同样采用的是XLPE直流海底电缆，电压等级为±200kV；2017年首条国产三芯220kV海底电缆在江苏响水海上风电场送出工程得以应用；2018年舟山-宁波联网采用国产的500kV交流XLPE海底电缆；2021年投运的江苏如东海上风电柔直送出工程则是采用了±400kV海底电缆。目前，中国已经具备制造500kV电压等级XLPE高压交流、直流海底电缆的能力。不过，长期以来生产高压海底电缆最重要的原材料--绝缘料与屏蔽料仍然依赖进口，无论是交流高压海缆还是直流高压海缆，国际市场上仅有北欧化工和美国陶氏化学公司有能力提供。但现在国内也已经逐渐意识到海底电缆绝缘料“卡脖子”技术问题，并取得了一定的研究成果，如南方电网科学研究院与浙江万马高分子材料集团有限公司、青岛汉缆股份有限公司等公司联合攻关，已研制出220kV国产电缆绝缘料，并在示范工程中应用。

五、最新的海底电缆型号

随着技术的不断发展，海底电缆的性能也在不断提升，出现了一些新的型号或者对原有型号的改进。例如山东电工电气海底电缆生产基地项目生产的800千米超高压海底电缆，其导体最大截面达3500平方毫米，增加了导体的载流量，且输电过程中电能损耗小，适应远距离传输，在水深200米、最高运行温度90℃条件下也能稳定运行，性能指标达到国际领先水平26。东方电缆在中能建广东院三峡阳江青洲五、七±500kV直流海底电缆EPC项目、中广核阳江帆石一三芯500kV海底电缆EPC项目、中能建嵊泗220kV海底电缆项目及华润连江66kV海底电缆EPC项目中使用的海底电缆，也代表了当前海底电缆在不同电压等级和应用场景下的较新技术成果。
