YTTW矿物绝缘电缆标准

YTTW矿物绝缘电缆概述

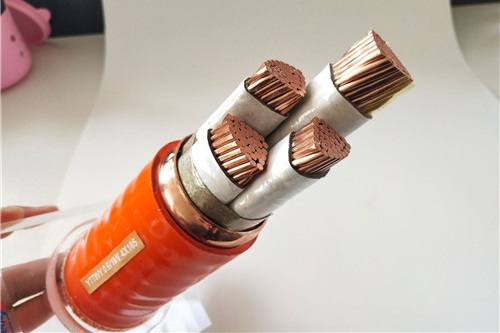

YTTW矿物绝缘电缆是一种柔性矿物绝缘电缆，以其卓越的防火性能和耐高温特性著称。这种电缆的设计使其特别适用于对防火和电气安全有严格要求的应用场景，例如高层建筑、地铁、机场和重要的工业设施等。

国家标准

GB/T34926-2017《额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆及终端》

适用范围

电压等级：0.6/1kV及以下

应用场景：适用于需要高防火等级和耐高温性能的电力传输和配电系统

结构组成

组件 材料

型号命名规则

Y：金属护套无机矿物绝缘电缆

T：铜导体

T：铜护套

W：无机矿物绝缘

Y/V/G/ZW：外套材质及表面处理，如Y表示聚烯烃外套，V表示聚氯乙烯外套，G表示光面，ZW表示轧纹

示例

YTTW-3*50：3芯、标称截面50mm²、聚烯烃外套、无轧纹

YTTWY-3*50：3芯、标称截面50mm²、聚氯乙烯外套、无轧纹

YTTWG-3*50：3芯、标称截面50mm²、聚烯烃外套、光面

YTTWV-3*50：3芯、标称截面50mm²、聚氯乙烯外套、无轧纹

主要优点

防火性能

由于电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃。在接近铜的熔点（1083℃）的火灾情况下仍可继续供电，是一种真正意义上的防火电缆。

载流量大、耐过载

即使在高温下也能维持较大的载流量，并且具有很强的过载能力，其过载能力可以达到正常载流量的10倍以上。

防水、防爆、耐腐蚀

无缝金属护套使得电缆具备良好的防水性能和防爆特性，同时在正常的使用环境下，铜护套也提供了出色的耐腐蚀性。

无卤无毒

在燃烧时不会释放卤素和有毒气体，不会造成二次污染，是一种绿色环保的产品。

耐机械损伤、寿命长

由于采用了无机材料，电缆具有很高的耐机械损伤能力和很长的使用寿命，在特定环境下，其使用寿命可达百年以上。

铜护套可作接地线使用

电缆的铜护套可以作为接地线使用，提供良好的低接地电阻，增强系统的电气安全性。

主要缺点

柔韧性较差

由于采用金属护套，虽然进行了柔性改良，但在弯曲和安装方面仍然不如普通的PVC电缆方便。

价格较高

相比普通阻燃电缆，YTTW电缆的价格要高出2~5倍，前期投入较大，但从长远来看，由于其过载能力和长寿命，总体成本效益较好。

应用领域

高层建筑：特别是在消防系统和应急照明系统中

地铁和铁路系统：保障通信和信号系统的不间断运行

机场和隧道：关键电力供应，确保在紧急情况下的安全疏散和运营

化工和钢铁行业：在高温、腐蚀性环境中提供可靠的电力传输

安装和使用注意事项

路径规划：合理规划电缆路径，减少不必要的弯曲和挤压，确保电缆的物理完整性。

终端处理：严格按照制造商提供的终端处理指南进行操作，防止水分侵入和电化学腐蚀。

接地要求：确保电缆的接地系统良好，以发挥最佳的电气安全性能。

定期检查：尽管电缆的使用寿命长，但仍需定期进行检查和维护，确保其长期稳定运行。

通过遵循上述国家标准和注意事项，YTTW矿物绝缘电缆能够在多种严苛环境中提供安全、可靠的电力传输解决方案。
