YTTW电缆头压接工艺

YTTW电缆头压接工艺概述

YTTW电缆（柔性防火金属护套无机矿物绝缘电缆）的压接工艺有其自身的特点和要求，与普通电缆既有相似之处，也有不同点。

一、YTTW电缆结构与特性对压接工艺的影响

YTTW电缆构造简洁，导体为铜质，绝缘材料是耐高温无机绝缘带，护套是非磁性金属铜护套。整体构造只有二种均是耐高温的无机材质构成，导体是接受多股铜线绞合而成，绝缘是用耐高温无机材质带绕包而成，具有弯曲特性。这种结构决定了在压接电缆头时，需要考虑到铜导体的连接可靠性、无机绝缘带的保护以及铜护套的接地等多方面因素。例如，由于其无机绝缘带的存在，在剥除护套和进行压接操作时，要避免对绝缘带造成损伤，否则可能影响电缆的绝缘性能。同时，铜护套的特性也使得接地方式有所不同，其可作为接地线，一组电缆无需再单独放设接地线，但需要把柔性防火电缆的护套使用编织铜线与设备的接地排连接。

二、YTTW电缆头压接的基本原理

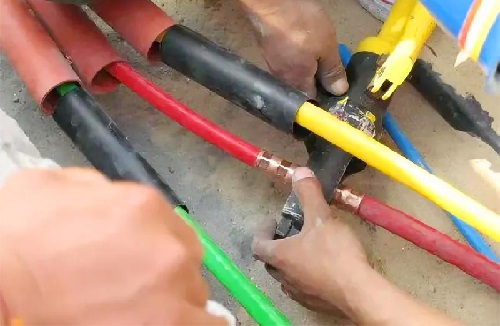

YTTW电缆头压接的基本原理是通过合适的工具和连接部件，将电缆的导体与其他设备（如接线端子、连接器等）牢固地连接在一起，以确保良好的电气导通性和机械稳定性。在压接过程中，需要使导体之间的接触面积足够大，以降低接触电阻，减少发热等问题。例如，采用合适的线鼻子（接线端子）套在电缆导体上，然后使用液压钳等工具进行压接，使线鼻子与导体紧密结合。同时，为了保证整个电缆系统的完整性，还需要对电缆的护套、绝缘等部分进行相应的处理，如密封、固定等操作，以防止水分、灰尘等进入电缆内部影响性能。

三、与其他电缆压接工艺的比较

与普通电缆相比，YTTW电缆的压接工艺有一些特殊之处。普通电缆可能在接地、绝缘材料等方面与YTTW电缆不同，这导致压接时的注意事项和操作步骤存在差异。例如，普通电缆的绝缘材料可能不是无机绝缘带，在剥除绝缘层时的操作要求可能不同；普通电缆如果没有铜护套，就不存在利用护套接地的情况。另外，在电缆中间连接时，YTTW电缆的中间连接与矿物质电缆的中间连接接法相同，流程为锯→切→剥→安→烤→胶→压→套→接→封，而普通电缆的中间连接可能采用不同的连接方式和工艺流程。在工具使用上，虽然可能都用到液压钳等基本工具，但针对YTTW电缆的特殊结构，可能需要一些专门用于剥除铜护套等操作的特殊工具。
