屏蔽电缆屏蔽层的作用和原理是什么？

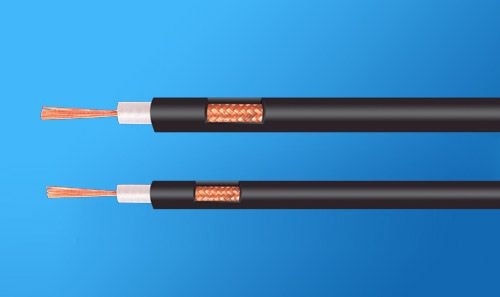

屏蔽电缆是在普通电缆外围加上一次铜网保护层，在屏蔽层的制造过程中，有许多的正确或不正确的工艺。其中很重要的一个参数就是屏蔽层的编织角度。

在用于拖链的电缆中，外径的屏蔽层所承受的负载必须被考虑进去。不合理的屏蔽层编织角度会进一步增加张力负载，导致屏蔽层的破损。

由此会造成屏蔽效果减弱，当锋利的尾部戳穿羊毛织物或箔金材料接触到芯线时，甚至会造成短路。在此，我们推荐您一个有用的小诀窍：如果将绝缘层剥去，就能够很容易地将屏蔽层推回到护套内，但这样的屏蔽层无法适用于能源供应系统中，运动着的高柔性电缆，提供这些问题的直接解决方案：

通过长期的实验所决定的屏蔽层编织角度能够有效地抵消张力，因而非常适用于拖链。

由于稳定的内护套，屏蔽层不会松弛失效。

在绞线结构中，屏蔽层本身就具有抗扭转性能。

护套磨损或破损

任何内部结构的缺陷都很难从外部察觉，但护套的问题肉眼可以直接观察到。护套是电缆精密内部结构的第一层保护。这就是为什么破裂、磨损和膨胀变形的护套是非常严重的质量问题。

甲胄式挤压成型护套

制造工艺和材料同样是决定产品质量的重要因素。在一些所谓的适用于拖链的电缆中，护套通常成管状型，因此无法在长期的弯曲过程中，提供绞线结构必要的支持，从而使绞线结构易于分裂。

这种护套可确保电缆在运动时，其芯线不会松开。原因是该护套是通过特别大的压力挤压而成，它就像是一个导向槽，对芯线的运动起到了导向作用，同时还起到了支撑作用。因而非常适用于拖链。

总结一下适用于拖链的高柔性电缆的质量保证：中心去应力设计；多束成缆结构；屏蔽电缆中采用甲胄式挤压成型的内护套；全屏蔽绝缘编织网；优化的屏蔽编织角度；甲胄式挤压成型的护套。

要是屏蔽电缆起到屏蔽作用就要从生产到安装过程中，都要保证铜网屏蔽层不会受到破坏。
