国标电缆线芯五种颜色划分

国标电缆线芯五种颜色划分详解

1.国家标准概述

根据中国国家标准，五芯电缆的颜色识别有明确的规定，这些规定旨在帮助电工和技术人员正确区分不同功能的线芯，从而确保电气安装的安全性和可靠性。主要依据的标准包括GB/T19666-2005《电线和电缆外皮的颜色标识》，该标准详细规定了不同电线的颜色标识及其相应的含义和用途。

2.五芯电缆颜色详细分配

2.1黄/绿组合色（接地线）

颜色：黄/绿色

功能：接地线（PE线）

细节：黄/绿组合色主要用于接地线，这种颜色的组合在整个线长上应保持一致，其中一种颜色应至少覆盖线芯表面的30%，且不大于70%，另一种颜色则覆盖剩余部分。

重要性：接地线的主要作用是提供电气设备外壳等可接触金属部件的接地保护，防止触电事故的发生。

2.2浅蓝色（中性线）

颜色：浅蓝色

功能：中性线（N线）

细节：浅蓝色用于中性线，这种颜色的线芯在整个线长上也应保持一致。

重要性：中性线在电气系统中起到平衡负载电流的作用，特别是在三相四线制供电系统中，确保电力的稳定供应。

2.3黑色或棕色（相线）

颜色：黑色或棕色

功能：相线（A、B、C相）

细节：黑色和棕色用于相线，具体分配如下：

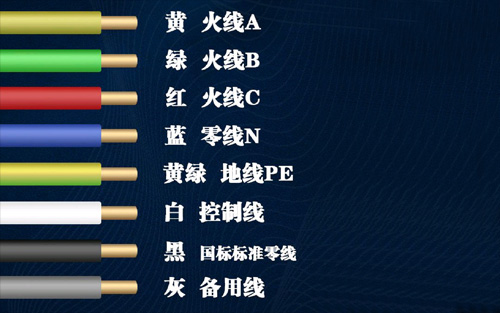

具体分配：

黄色：A相

绿色：B相

红色：C相

浅蓝色：N线

黄绿双色：PE线

重要性：相线负责传输电能，在三相系统中，通过不同颜色的区分，确保正确连接，实现电力的有效传输。

2.4其他颜色

颜色：灰色、橙色等

功能：在一些特殊情况下，可能使用灰色、橙色等其他颜色作为辅助相线或控制线路。

细节：这些颜色的使用需根据实际情况由供需双方协商确定，并应在合同或技术文件中标明。

重要性：在复杂的电气系统中，使用更多颜色有助于进一步区分不同功能的线路，降低混淆的风险。

3.客户要求与国标冲突

有时客户会提出特殊要求，比如不希望五芯电缆中出现两根相同颜色的线，而国家标准允许使用黑或棕色作为其中一种颜色。在这种情况下，可以通过调整某些颜色的使用来满足客户需求，同时确保安全性和可识别性。

4.实际应用中的处理方法

在实际应用中，如果客户坚持要使用五种不同颜色，则可以参考以下方案：

黄色：接A相

绿色：接B相

红色：接C相

浅蓝色：接零线（N）

黑色或棕色：接地线（E）

5.颜色标识的重要性

颜色标识的统一规范，有利于减少因误用电线而导致的安全事故，提高电气设备的可靠性和安全性。在电气工程中，施工人员必须根据国标电线颜色标准来选择和使用电线，以确保电气系统的正常运行和安全使用。

综上所述，国标电缆线芯的五种颜色划分为黄/绿、浅蓝、黑、棕等颜色组合，并确保每种颜色对应特定功能，从而保障电气安装的安全性和可靠性。在特殊情况下，可通过调整颜色使用来满足客户需求，但仍需确保安全性和可识别性。
