WDZB1-YJY电缆结构

WDZB1-YJY电缆结构详解

WDZB1-YJY电缆是一种具有优良阻燃性能的电力电缆，广泛应用于对防火安全性要求较高的场所，如地铁、机场、医院、高层建筑等。下面将从材料、结构和性能等方面详细解析这种电缆。

1.主要材料

导体：采用无氧纯铜（I类或II类导体）。无氧铜具有优良的导电性和抗腐蚀性，确保电缆的高效和长久使用。

绝缘：交联聚乙烯（XLPE）。XLPE具有优异的电气性能和耐温性能，能够在高温下保持良好的绝缘效果。

护套：低烟无卤聚烯烃。这种材料在燃烧时释放的烟雾较少，并且不含卤素，减少了有毒气体的生成，提高了火灾安全性。

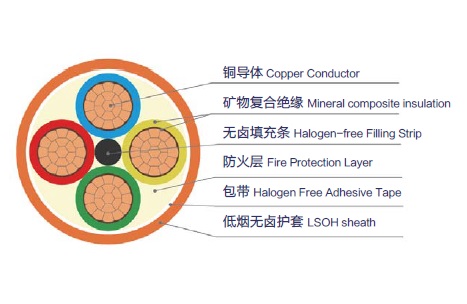

2.结构层次

WDZB1-YJY电缆的典型结构包括以下几个层次：

导体层：由多股无氧纯铜丝绞合而成，具有良好的弯曲特性和导电性能。

绝缘层：采用交联聚乙烯（XLPE），确保电缆在高温下仍能保持良好的绝缘性能。

填充层：使用阻燃聚丙烯网带填充，提高电缆的整体稳定性和阻燃性能。

包带层：采用阻燃带进行包覆，进一步增强电缆的阻燃性能。

护套层：采用低烟无卤聚烯烃材料制成，具有优良的防腐蚀特性和阻燃性能。

3.性能参数

额定电压：0.6/1kV，适用于常规的配电系统。

导体最高工作温度：90°C，短路时最高温度可达250°C。

安装温度：不低于0°C，确保在低温环境下仍可正常施工。

弯曲半径：单芯电缆至少为20倍电缆外径，多芯电缆至少为15倍电缆外径，便于现场安装和敷设。

4.特殊性能

阻燃性能：达到B1级别，意味着在火灾情况下，电缆不仅能够有效阻止火焰蔓延，还能控制产烟总量和燃烧速度，降低火灾风险。

环保性能：低烟无卤材料的应用，在燃烧时减少有毒气体的排放，提高人员安全和环境保护水平。

5.应用场景

适用于对阻燃和环保要求较高的场所，如地铁、机场、医院、高层建筑、大型商场等公共设施，确保这些地方的电气安全和人员安全。

总结

WDZB1-YJY电缆凭借其优越的阻燃性能和环保特性，成为现代建筑和公共设施中不可或缺的电力传输解决方案。从材料的选择到结构的设计，每一个细节都旨在提供最高的安全性和可靠性，满足高标准的防火要求，同时兼顾环境保护。这种电缆不仅能满足当前的需求，还着眼于未来的可持续发展，是一种理想的电力传输选择。
