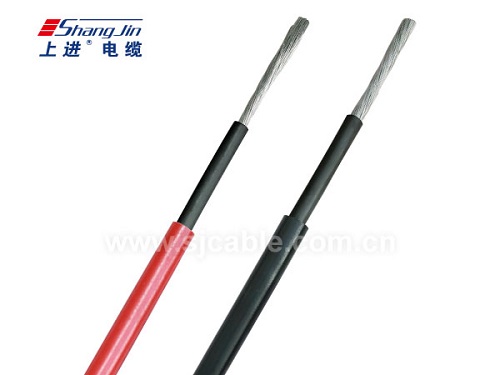

光伏直流线缆红黑两色的区别

一、光伏直流线缆红黑两色在电路中的标识区别

在光伏直流线缆中，红色和黑色有着明确的标识区别。红色线缆一般代表正极，而黑色线缆则代表负极。这一标识区别是基于直流电路的基本特性，在直流电路中，电流是从正极流向负极的。这种明确的颜色标识有助于在光伏系统的电路搭建、维护以及故障排查等过程中，快速准确地识别电路的极性。例如，在光伏电站中，众多的线缆连接在一起，如果没有明确的颜色标识，要确定哪条线缆是正极、哪条是负极将会非常困难，可能会导致接线错误，进而影响整个光伏系统的正常运行。此外，在实际的光伏系统中，不仅仅是线缆的颜色来标识极性，在电缆两端或头部通常还会加装其他标识，例如条纹、字母标识、标签、地标及线束、接头、截线盒外部特殊标识等，这些标识与线缆颜色标识相结合，进一步确保电路连接的准确性。这是因为在复杂的光伏电站环境中，仅依靠颜色可能会因为光线、线缆老化等因素而产生误判，多种标识方式的结合能够提高识别的准确性和可靠性。

二、从物理和电气特性角度看红黑两色的区别

从物理角度来看，红色和黑色线缆本身并没有因为颜色而产生物理特性的差异。它们都是由导体（通常是镀锡铜线等）和绝缘护套（如交联聚烯烃等）组成。然而，从电气特性角度出发，由于它们分别代表正极和负极，在电路中的作用和电气连接方向有所不同。在光伏系统中，光伏板产生直流电，红色的正极线缆负责将电流从光伏板的正极输出，而黑色的负极线缆负责将电流传输回相应的负极部分，例如传输到逆变器等设备。在整个电路中，正极和负极的电气特性是相互关联的，正极的电压相对高于负极，并且电流沿着从正极到负极的方向流动。如果线缆连接错误，例如将红色正极线缆误接到负极，黑色负极线缆误接到正极，那么电路中的电流方向将会反向，这可能会对光伏组件、逆变器等设备造成损害。例如，一些光伏组件内部的二极管等元件是按照正常的电流方向设计的，如果电流反向，可能会导致二极管击穿等故障，从而影响光伏组件的性能甚至损坏组件。同时，对于逆变器来说，错误的极性输入也可能会导致内部电路的故障，影响其将直流电转换为交流电的功能。

三、红黑两色在光伏直流线缆视觉识别上的区别

从视觉识别方面来看，红色和黑色是两种对比度较高的颜色。在光伏电站的布线和设备连接中，这种高对比度有助于在各种环境条件下快速识别线缆的极性。无论是在室内的光伏设备间，还是在户外的光伏阵列中，红色和黑色线缆都能够较为容易地被区分开来。在一些大规模的光伏电站中，可能会有大量的线缆密集分布，红色和黑色的区分能够让安装和维护人员在众多线缆中迅速定位到正极和负极线缆，提高工作效率。而且，在不同的光照条件下，红色和黑色都具有较好的辨识度。例如，在强光照射下，红色依然能够较为醒目地显示出其与黑色的区别；在弱光或者阴影环境中，黑色线缆的暗色与红色线缆的亮色也能够形成鲜明对比。这与其他一些颜色组合相比，具有明显的优势。如果采用颜色相近的线缆，例如浅灰色和深灰色来表示正极和负极，在视觉识别上就会非常困难，容易造成混淆，从而增加接线错误的风险。
