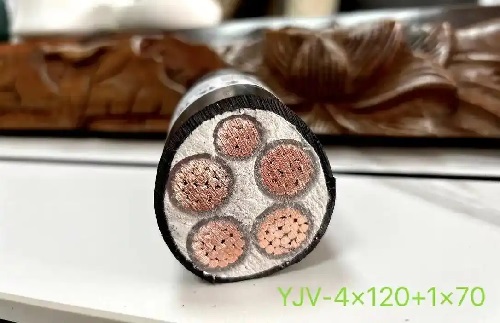

YJV电力电缆

YJV电力电缆详解

一、基本概念

定义: YJV电力电缆是一种用于传输电能、信息和实现电磁能转换的线材产品。

组成:

导体: 由高纯度铜或铝制成，确保优良的导电性能。

绝缘层: 使用交联聚乙烯（XLPE），具有优良的电气和耐热性能。

护套: 外层为聚氯乙烯（PVC），提供物理保护和耐环境性能。

标准: 符合GB12706,3---91标准。

二、详细说明

使用范围

电压等级: （U0/U）0.6/1---26/35kV之间的电力线路。

应用领域: 适用于城市地下电网、发电站引出线路、工矿企业内部供电等。

使用特性

最高额定温度: 导体最高工作温度为90°C，在短路情况下（最长持续时间不超过5秒），电缆导体的最高温度不超过250°C。

最低敷设温度: 敷设电缆时的环境温度不应低于0°C。

弯曲半径: 单芯电缆不小于电缆外径的15倍；多芯电缆不小于电缆外径的10倍。

其他型号

YJV22: 在YJV基础上增加了钢带铠装，适用于地下敷设，能承受更大的机械外力。

YJV32: 在YJV基础上增加了细钢丝铠装，适用于高落差区域，能承受较大的机械外力和拉力。

三、生产工艺流程

导体制造

原材料准备: 选用高纯度的铜或铝杆材作为导体材料，并进行检验，确保符合相关标准和生产要求。

拉丝: 使用拉丝机将铜或铝杆材通过一系列拉伸模具，使其截面减小、长度增加，从而得到所需直径的单丝，同时提高单丝的强度和硬度。

绞合: 将多根经过拉丝处理的单丝按一定方向和节距绞合在一起，形成圆形或近似圆形的导体结构。

退火: 对绞合后的导体进行退火处理，将其加热到一定温度，使导体内部的应力得到释放，提高导体的韧性和柔软度，降低电阻，改善导体的电气性能和加工性能。

绝缘层制造

原材料准备: 选择优质的交联聚乙烯（XLPE）作为绝缘材料，对其进行检验和预处理，如检查材料的纯度、颗粒度、融熔指数等指标，确保材料质量合格，并进行烘干处理，去除水分和杂质。

三层挤出: 采用挤出机将内半导电屏蔽层、绝缘层和外半导电屏蔽层依次挤出到导体外部，形成绝缘线芯。内半导电屏蔽层的作用是均匀电场，防止局部放电；绝缘层是保证电缆电气绝缘性能的关键部分；外半导电屏蔽层则用于消除绝缘层表面的电场集中，提高电缆的耐电晕性能和绝缘可靠性。

交联: 挤出后的绝缘线芯需要进行交联处理，以提高绝缘层的耐热性、机械强度和耐老化性能。交联方法主要有过氧化物交联和硅烷交联两种。

电缆护层制造

绝缘线芯包带: 在绝缘线芯外包绕缓冲层、保护层和阻水层等材料，以增强电缆的绝缘性能和防水性能。

中性线绞包: 对于多芯电缆，需要将铜线、铜带或扁铜带等作为中性线绞包在电缆上，以提供电流的回流路径。

金属护层: 施加金属防潮和保护层，如铝箔、铜带、钢带等，以防止水分、潮气和外界有害物质侵入电缆内部。

护套: 采用聚合物护套材料，如聚氯乙烯（PVC）或聚乙烯（PE），通过挤出机将护套材料挤出到电缆外部，形成电缆的外护套。

装铠: 对于一些需要承受较大机械外力或在恶劣环境中使用的电缆，如海底电缆、矿用电缆等，还需在护套外进行装铠处理，即在电缆外部加装高强度金属构件，如钢带、钢丝等，以增强电缆的抗压、抗拉和抗冲击性能。

四、燃烧性能

研究表明，YJV电缆的燃烧性能与其老化程度密切相关。在早期老化阶段，YJV电缆绝缘护套材料的点火时间逐渐增加，热释放速率降低。随着老化时间继续增加，点火时间缩短，热释放速率增加。这表明在电缆的老化初期，易挥发添加剂的析出减少了点火和火灾的风险，但在后期，由于材料的降解，燃烧性能恶化，火灾危险性增加。

五、选择建议

确认电缆规格和型号

明确工程需求，包括电缆的规格和型号。YJV电缆适用于电压等级从0.6/1kV到26/35kV的输变电线路，常见规格有单芯、双芯到五芯等。

考虑负载和防水能力

特别是在潮湿环境中，防水能力极为重要，能有效避免短路和漏电。在这种环境下，FS-YJV防水电缆是个不错的选择，确保有阻水结构，以应对可能的严苛条件。

关注导电性能

高纯度的铜或优质铜作为导体，能够有效提升导电性能，确保电流稳定传输，从而减少电阻损失，这是电缆性能的重要参考。

根据敷设方式选择电缆

敷设环境的不同，决定了电缆的选择。比如在电缆桥架上敷设，YJV电缆就很合适；而如果是埋地敷设，可能VV电缆会更好。

平衡性价比

考虑预算和电缆性能的平衡，选择性价比高的电缆。虽然YJV电缆的价格可能相对较高，但它的耐用性和安全性在长远使用中可以为你节省不少维护成本。

选择值得信赖的供应商

找具有良好信誉的供应商和品牌，能够为你提供高质量的电缆产品以及周到的售后服务。

定期检查与维护

在安装后，遵循相关标准，确保电缆的敷设方式和位置符合要求。使用后，也要定期检查和维护，从而及时发现潜在问题。

综上所述，YJV电力电缆以其优越的电气性能、耐热性能和适应多种敷设环境的能力，广泛应用于各类电力系统中。在选择电缆时，综合考虑上述因素，才能确保电缆的安全、稳定运行，拥有更长的使用寿命。
